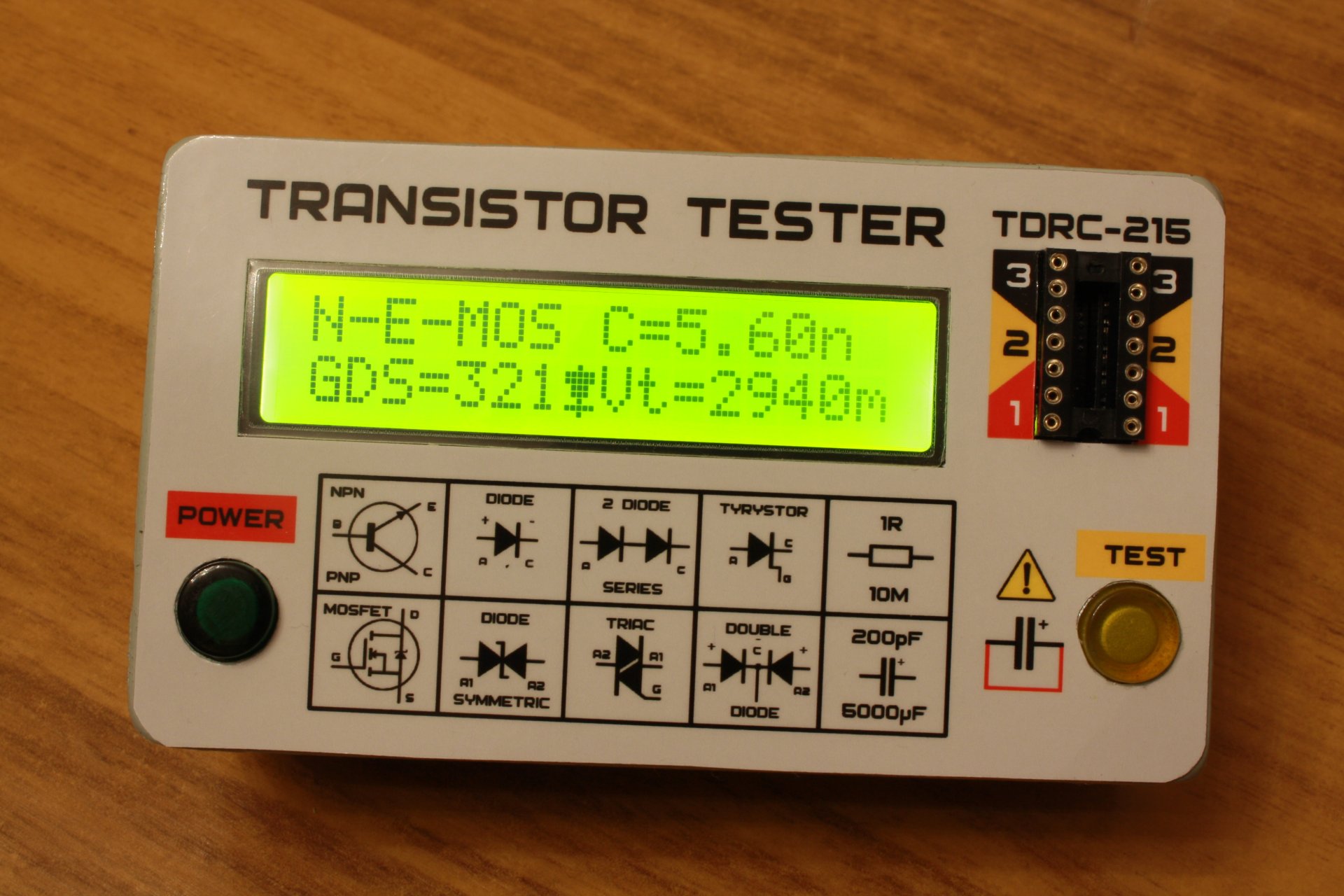

Данный прибор предназначен для измерения параметров радиодеталей. тестер умеет определять вывода диодов, транзисторов, светодиодов. Показывает емкость конденсаторов и резисторов в определенном диапазоне. Ниже в архиве есть несколько вариантов печатных плат, в том числе и для SMD монтажа.



Характеристики прибора следующие:

Сопротивления: от 1 Ома до 10 МОм

Конденсаторы: от 190пФ до 10000мкф чем больше ёмкость, тем дольше длятся измерения. Разряжайте конденсаторы перед измерениями!

Диоды, светодиоды - показывает где какие выводы и один параметр

Определение и индикация наличия защитных диодов в транзисторах и MOSFET

Тринисторы, тиристоры - просто показывает что это тиристор и где какие выводы

Транзисторы - показывает где какие выводы и пару параметров





Точность измерений правильнособранного дэвайса зависит от точности шести резисторов, думаю понятно каких. Чем они точнее и по параметрам одинаковые, тем точность и правильность измерений будет верной.



Схема тестера:



Рисунок печатной платы в варианте DIP:





Расшифровка выводимой информации на дисплее данного прибора:



NPN - Transistor NPN

PNP - Transistor PNP

N-E-MOS N-Kanal - обогащенный канал

P-E-MOS P-Kanal - обогащенный канал

N-D-MOS N-Kanal - обедненный канал

P-D-MOS P-Kanal - обедненный канал

N-JFET N-Kanal - JFET

P-JFET P-Kanal - JFET

Thyristor - Тиристор

Triac - Симистор

Vt [mV] Напряжение открытия (для MOSFET)

C= [nF] Емкость затвора (для MOSFET)

H21e (коэффициент усиления по току) - диапазон до 10000

Uf [mV] Прямое напряжение

Diode Диод





В разных версиях прошивок выводимая информация может отличаться. В данной статье рассмотрен проект на микроконтроллере Atmega8, в сети есть доработанные варианты прошивок и на других микроконтроллерах. Данный прибор достаточно точен, полный фотоотчет делать не стал, для примера несколько фоток сделал...



Диодная сборка (два диода в одном корпусе)





Транзистор КТ819:





Светодиод:





файлы прошивок (8кб.)

Скачать файлы печатной платы: , , варианты.
